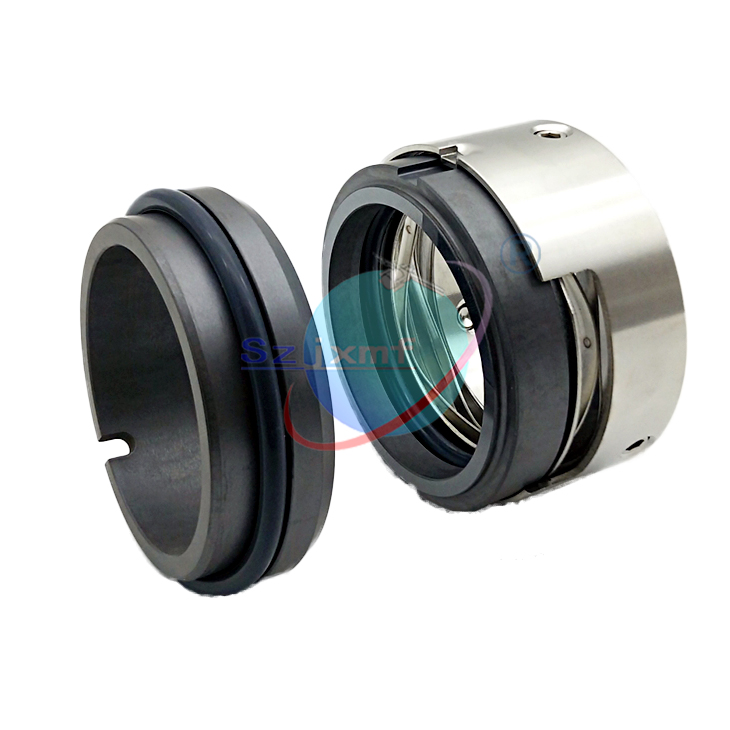

M7N 型機械密封

產品簡介：
單端面 / 非平衡性 / 任意旋向 / 符合DIN24960標準，M7N 系列應用廣泛，互換性強，密封環非緊嵌入，替換方便。推環由傳動搭子卡住，防止彈簧脫落。靜環可以限位，彈簧行程受限，避免碳環過度磨損。

運行參數：
d1=14…200mm 0.55”…8”，p1=16(25)bar 230(360)PSI，t=-50…220℃，-58F…430^o，Vg=20m/s 66ft/s，軸向竄動量：

d1 up to 25 mm:	±1.0mm
d128 to 63 mm:	±1.5mm
d1 65 mm and above:	±2.0mm

M74N多彈簧結構

靜止環

扭矩傳遞

d1>100mm 由四只螺釘擰入凹坑。

M7F帶螺紋泵 d1 max. 100mm M74F多彈簧帶螺紋泵 d1 =14…200mm	M7 S2鍵驅動 d1 max. 100mm M74 S2多彈簧鍵驅動 d1 =28…200mm	M78N 旋轉環用鑲嵌結構 d1 =18…100mm t max. 180℃
